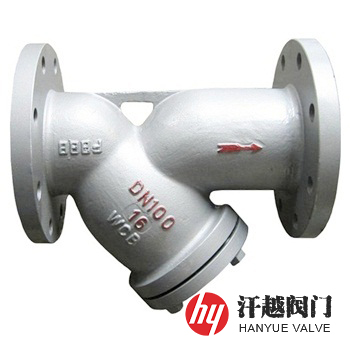

SRYI4石油化工泵用Y型過濾器是(shi)一種制造、檢驗及(ji)(ji)(ji)驗收(shou)符合(he)SH/T 3411-1999的(de)(de)(de)(de)規定，宜設置在管道(dao)(dao)直徑(jing)小(xiao)于DN600的(de)(de)(de)(de)泵入口處(chu)，起阻擋不同粒徑(jing)固體雜質，保(bao)護泵正常運行(xing)的(de)(de)(de)(de)整體鑄制Y型過濾器，其鑄件表面(mian)平整光(guang)滑，且(qie)無縮(suo)孔(kong)、毛刺、粘砂(sha)、夾砂(sha)、鱗(lin)屑、裂紋等缺陷(xian)，器內無積水、臟(zang)污、加工(gong)屑和(he)損傷等，濾筒采用(yong)(yong)多孔(kong)板卷(juan)制，濾網無特殊要求時(shi)，選(xuan)用(yong)(yong)不銹(xiu)鋼(gang)(gang)絲(si)網，規格及(ji)(ji)(ji)技術(shu)要求按(an)現行(xing)《工(gong)業(ye)用(yong)(yong)金(jin)屬編織方孔(kong)篩網》GB5330的(de)(de)(de)(de)規定，它的(de)(de)(de)(de)主要結構(gou)材料可選(xuan)用(yong)(yong)碳(tan)鋼(gang)(gang)、低合(he)金(jin)鋼(gang)(gang)和(he)奧(ao)氏(shi)體不銹(xiu)鋼(gang)(gang)等，當使用(yong)(yong)溫度＞200℃時(shi)，需根據工(gong)作壓力與工(gong)作溫度的(de)(de)(de)(de)對應關系來進行(xing)選(xuan)擇(ze)，但必須(xu)滿足(zu)輸送介質的(de)(de)(de)(de)性質及(ji)(ji)(ji)管道(dao)(dao)操作條件的(de)(de)(de)(de)要求。本產品部(bu)件的(de)(de)(de)(de)布置做到了結構(gou)合(he)理、檢修方便和(he)阻力損失較小(xiao)。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 殼 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 密封墊片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊 | ||||
| 5 | 排污堵頭 | 304 | 304 | 304L | 316 | 316L |
| 6 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 7 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 水壓試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 濾網目數 | 2目 ~ 600目 | ||||
| 適用溫度 | -80℃ ~ 540℃ | ||||
| 公稱壓力 PN | 公稱直徑 DN | 安裝尺寸 | 有效過濾 面積(m2) | |||
| L(mm) | H1(mm) | H(mm) | B(in) | |||
| 16 ~ 25 | 15 | 150 | 119 | 167 | R ? | 0.00090 |
| 20 | 150 | 119 | 167 | R ? | 0.00090 | |
| 25 | 150 | 119 | 167 | R ? | 0.00090 | |
| 32 | 170 | 150 | 209 | R ? | 0.00175 | |
| 40 | 170 | 150 | 209 | R ? | 0.00352 | |
| 50 | 280 | 180 | 335 | R ? | 0.00515 | |
| 80 | 360 | 250 | 436 | R ? | 0.01100 | |
| 100 | 380 | 280 | 540 | R ? | 0.01400 | |
| 150 | 520 | 360 | 710 | R ? | 0.03200 | |
| 200 | 660 | 450 | 890 | R ? | 0.05600 | |
| 250 | 850 | 665 | 1240 | R ? | 0.08830 | |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
