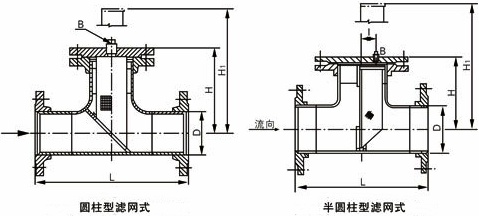

直流式T型過濾器是一種(zhong)(zhong)宜安裝(zhuang)在直管段部位，用(yong)以(yi)濾(lv)(lv)(lv)除液體(ti)及(ji)(ji)氣體(ti)物料中所含的(de)固(gu)體(ti)顆粒物，防止雜(za)質(zhi)(zhi)進(jin)入(ru)生產(chan)裝(zhuang)置后(hou)(hou)造成設備、儀表堵塞或損壞的(de)直流(liu)式T型(xing)法蘭連接過濾(lv)(lv)(lv)器，其設計和(he)制造、檢驗及(ji)(ji)驗收符(fu)合(he)現行《化工(gong)管道過濾(lv)(lv)(lv)器》HG/T 21637-1991的(de)規(gui)定(ding)，濾(lv)(lv)(lv)筒(tong)采用(yong)圓孔或方孔篩板(ban)制作，有圓柱型(xing)和(he)半圓柱型(xing)兩(liang)種(zhong)(zhong)，當工(gong)藝過程對允許(xu)通(tong)過的(de)固(gu)體(ti)粒度有特殊要(yao)(yao)求時(shi)，通(tong)常在它(ta)的(de)內(nei)部再覆以(yi)一層不銹鋼絲網，當介質(zhi)(zhi)從(cong)進(jin)料口(kou)進(jin)入(ru)到置有相應規(gui)格濾(lv)(lv)(lv)網的(de)濾(lv)(lv)(lv)筒(tong)內(nei)后(hou)(hou)，物料中的(de)雜(za)質(zhi)(zhi)被阻擋，而(er)清(qing)潔(jie)的(de)濾(lv)(lv)(lv)料則能穿過網孔，從(cong)出料口(kou)流(liu)出，當使用(yong)一段時(shi)間，需(xu)要(yao)(yao)清(qing)洗(xi)或更換濾(lv)(lv)(lv)網時(shi)，只要(yao)(yao)把方頭管塞擰開(kai)排放掉(diao)殘渣，然后(hou)(hou)將可拆卸的(de)法蘭蓋(gai)打開(kai)，抽出濾(lv)(lv)(lv)筒(tong)處理后(hou)(hou)重新裝(zhuang)入(ru)即可。本產(chan)品主要(yao)(yao)型(xing)號有ST34M-H1.0、ST34M-H1.6、ST34M-H2.5、ST34M-H4.0、ST34M-A150、ST34M-A300等。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 三通殼體 | 20# | 16Mn | 304 | 304L | 316 | 316L |
| 2 | 濾 座 | Q235B | 16Mn | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 | A105 | 16Mn | 304 | 304L | 316 | 316L |
| 4 | 濾筒濾網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 5 | 密封墊片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | |||||
| 6 | 法 蘭 蓋 | Q235B | 16Mn | 304 | 304L | 316 | 316L |
| 7 | 方頭管塞 | 304 | 304 | 304 | 304L | 316 | 316L |
| 8 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 液壓試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | |||||
| 法蘭標準 | HG/T 20592、HG/T 20615、ASME B16.5、ANSI B16.5等 | |||||
| 檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | |||||
| 濾網目數 | 2目 ~ 600目 | |||||
| 工作溫度 | 碳鋼-20℃~400℃、低合金鋼-40℃~400℃、不銹鋼-196℃~400℃ | |||||
| 公稱壓力 Class | 公稱尺寸 NPS | 安裝尺寸/mm | 排放口 B | ||||
| D | L | H | H1 | I | |||
| 150 (PN20) | 2 | 60.3 | 278 | 166 | 306 | 14 | NPT ? |
| 2 ? | 76.1 | 314 | 187 | 348 | 20 | NPT ? | |
| 3 | 88.9 | 342 | 205 | 384 | 23 | NPT ? | |
| 4 | 114.3 | 418 | 246 | 473 | 28 | NPT ? | |
| 5 | 139.7 | 460 | 270 | 529 | 42 | NPT ? | |
| 6 | 168.3 | 500 | 292 | 581 | 60 | NPT ? | |
| 8 | 219.1 | 588 | 340 | 694 | 104 | NPT ? | |
| 10 | 273 | 690 | 398 | 821 | 110 | NPT ? | |
| 12 | 323.9 | 792 | 452 | 949 | 132 | NPT ? | |
| 14 | 355.6 | 852 | 485 | 1023 | 158 | NPT ? | |
| 16 | 406.4 | 970 | 547 | 1166 | 179 | NPT ? | |
| 20 | 508 | 1148 | 642 | 1372 | 227 | NPT ? | |
| 24 | 610 | 1274 | 712 | 1569 | 277 | NPT ? | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
