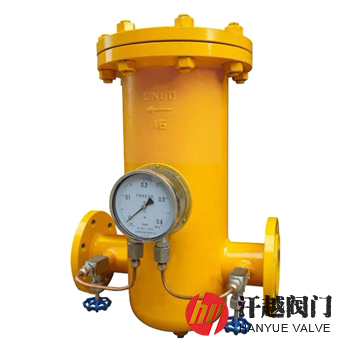

燃氣過濾器是一(yi)種適(shi)用于(yu)公稱壓力不大于(yu)10.0MPa、公稱尺寸小于(yu)或(huo)等于(yu)600mm、工作(zuo)溫度范圍為(wei)-20℃~60℃燃(ran)氣(qi)(qi)輸配系(xi)統中分離燃(ran)料氣(qi)(qi)氣(qi)(qi)流夾帶的雜物(wu)(灰(hui)塵、鐵(tie)銹和其他(ta)雜物(wu))，保護下游(you)管(guan)道設(she)備免受(shou)損壞(huai)、污染、堵(du)塞的組件，其筒體(ti)通常為(wei)鋼(gang)(gang)管(guan)組焊(han)結構，也(ye)可(ke)(ke)采用碳素鋼(gang)(gang)或(huo)合金鋼(gang)(gang)鋼(gang)(gang)板(ban)卷制，當介質中含有(you)硫、苯等腐蝕(shi)性物(wu)質時，宜(yi)采用不銹鋼(gang)(gang)或(huo)雙相鋼(gang)(gang)材料，對于(yu)需經常清洗或(huo)更(geng)換濾芯的工況(kuang)，可(ke)(ke)設(she)計成快開門式，即在筒體(ti)上焊(han)接快開盲板(ban)，可(ke)(ke)實現(xian)快速開啟和關閉密封(feng)鎖(suo)緊，且具有(you)聯(lian)鎖(suo)功(gong)能。本產品外殼上裝(zhuang)有(you)進出口壓差(cha)測(ce)量裝(zhuang)置，通過它可(ke)(ke)以(yi)判(pan)別(bie)濾網堵(du)塞情況(kuang)，因此被廣泛應用在人工煤氣(qi)(qi)、天(tian)然(ran)氣(qi)(qi)、沼氣(qi)(qi)、液化石油氣(qi)(qi)及其混合氣(qi)(qi)等城鎮燃(ran)氣(qi)(qi)或(huo)其他(ta)可(ke)(ke)燃(ran)氣(qi)(qi)體(ti)的凈化過程中。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 筒 體 | 20# | 304 | 304L | 316 | 316L |
| 2 | 接 管 | 20# | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 | A105 | 304 | 304L | 316 | 316L |
| 4 | 法 蘭 蓋 | Q235B | 304 | 304L | 316 | 316L |
| 5 | 濾 芯 | 304 | 304 | 304L | 316 | 316L |
| 6 | 濾芯支撐 | Q235B | 304 | 304L | 316 | 316L |
| 7 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 8 | 差 壓 表 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | GB/T 36051-2018 燃氣過濾器 | ||||
| 法蘭標準 | GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 36051-2018 燃氣過濾器 | ||||
| 工作溫度 | -20℃ ~ 60℃ | ||||
| 過濾精度 | 20μm ~ 16000μm | ||||
| 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | ||||
| D | L | H | H1 | dn | ||
| 20 (Class150) | 25 | 100 | 400 | 250 | 200 | 15 |
| 32 | 100 | 400 | 300 | 200 | 15 | |
| 40 | 125 | 450 | 300 | 200 | 15 | |
| 50 | 125 | 450 | 300 | 200 | 15 | |
| 65 | 150 | 550 | 350 | 250 | 25 | |
| 80 | 200 | 550 | 350 | 250 | 25 | |
| 100 | 200 | 600 | 450 | 300 | 25 | |
| 125 | 250 | 700 | 500 | 400 | 25 | |
| 150 | 300 | 800 | 550 | 400 | 25 | |
| 200 | 400 | 1000 | 700 | 550 | 50 | |
| 250 | 500 | 1200 | 900 | 650 | 50 | |
| 300 | 600 | 1300 | 1050 | 700 | 50 | |
| 350 | 800 | 1400 | 1250 | 850 | 50 | |
| 400 | 900 | 1600 | 1300 | 900 | 50 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
