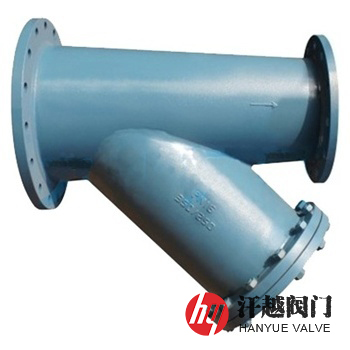

異徑Y型過濾器是一(yi)種(zhong)入口公(gong)稱(cheng)直徑(jing)比(bi)出口公(gong)稱(cheng)直徑(jing)大(da)一(yi)到三個規(gui)格，適合安裝在兩個不(bu)同(tong)管徑(jing)的管道(dao)(dao)之間過(guo)濾液體物料中所含的固(gu)體顆粒(li)物，從而保(bao)證泵正常(chang)運行的變徑(jing)Y型過(guo)濾器(qi)，其(qi)殼體材料選用符(fu)合現行《石油化工管道(dao)(dao)設計器(qi)材選用通則》SH/T 3059-2012的規(gui)定，常(chang)用材質有碳素(su)鋼、低合金鋼、不(bu)銹(xiu)鋼等，一(yi)般應根據介質對材料的腐蝕情(qing)況來選擇。
異徑Y型過濾器濾網(wang)一般由圓孔或方孔篩(shai)板和金屬(shu)絲編(bian)織方孔篩(shai)網(wang)組成(cheng)，其也可(ke)采用(yong)楔形篩(shai)網(wang)，它(ta)是由楔形條(tiao)與垂直排列的支撐桿焊接(jie)，形成(cheng)連續、均(jun)勻(yun)的條(tiao)狀縫隙，通過控制縫隙間隔來達到過濾目的，與常規濾網(wang)相比，具(ju)有防堵塞功能(neng)好、容易(yi)清洗、強度更高，使用(yong)時(shi)間更長等優點。本(ben)產品采用(yong)碳鋼與低合金鋼制作的，其外(wai)表面(mian)噴涂有防銹底漆及(ji)面(mian)漆。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | 20 | S30408 | S30403 | S31608 | S31603 |
| 2 | 濾 座 | Q235B | S30408 | S30403 | S31608 | S31603 |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 法 蘭 | A105 | S30408 | S30403 | S31608 | S31603 |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 6 | 法 蘭 蓋 | Q235B | S30408 | S30403 | S31608 | S31603 |
| 7 | 排放螺塞 | 304 | 304 | 304L | 316 | 316L |
| 8 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 水壓試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 濾網目數 | 2目 ~ 600目 | ||||
| 適用溫度 | -80℃ ~ 540℃ | ||||

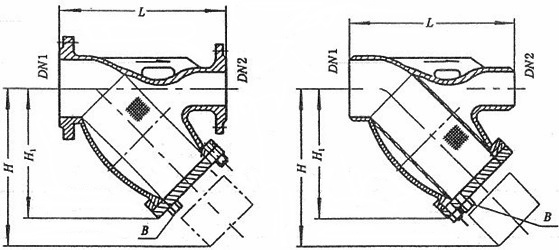

| 公稱壓力 PN | 公稱直徑 DN1×DN2 | 結構尺寸 | B (in) | 有效過濾 面積(m2) | ||
| L(mm) | H1(mm) | H(mm) | ||||
| 20 (Class150) 50 (Class300) | 40×32 | 320/320 | 238/250 | 367/367 | R ? | 0.00520 |
| 50×40 | 300/360 | 240/254 | 339/354 | R ? | 0.00630 | |
| 80×50 | 380/400 | 307/317 | 438/438 | R ? | 0.01270 | |
| 80×65 | 380/400 | 307/317 | 438/438 | R ? | 0.01270 | |
| 100×65 | 450/520 | 349/378 | 495/523 | R ? | 0.01800 | |
| 100×80 | 450/520 | 349/378 | 495/523 | R ? | 0.01800 | |
| 150×100 | 580/620 | 424/461 | 608/636 | R ? | 0.03300 | |
| 200×100 | 700/720 | 520/542 | 750/750 | R ? | 0.05400 | |
| 200×150 | 700/720 | 520/542 | 750/750 | R ? | 0.05400 | |
| 250×200 | 800/820 | 606/633 | 877/877 | R ? | 0.07800 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
