保溫L型三通球閥是一種(zhong)適合安裝在輸(shu)送易于凝(ning)固、易結(jie)(jie)晶的(de)(de)(de)(de)物料和(he)黏稠介質(zhi)的(de)(de)(de)(de)管道(dao)(dao)上(shang)，實現(xian)對(dui)管中(zhong)(zhong)介質(zhi)流(liu)向(xiang)的(de)(de)(de)(de)切換(huan)，能使相互垂(chui)直(zhi)的(de)(de)(de)(de)兩個通(tong)(tong)道(dao)(dao)連(lian)通(tong)(tong)或(huo)關閉的(de)(de)(de)(de)L型三通(tong)(tong)保(bao)溫球閥(fa)(fa)(fa)(fa)(fa)，其球體(ti)中(zhong)(zhong)通(tong)(tong)道(dao)(dao)形狀為L形，呈直(zhi)角布置(zhi)，它設置(zhi)在三通(tong)(tong)道(dao)(dao)閥(fa)(fa)(fa)(fa)(fa)體(ti)中(zhong)(zhong)的(de)(de)(de)(de)閥(fa)(fa)(fa)(fa)(fa)座上(shang)，驅(qu)動(dong)裝置(zhi)通(tong)(tong)過閥(fa)(fa)(fa)(fa)(fa)桿帶動(dong)球體(ti)旋轉，以(yi)(yi)實現(xian)對(dui)管內介質(zhi)流(liu)向(xiang)的(de)(de)(de)(de)切換(huan)。該(gai)閥(fa)(fa)(fa)(fa)(fa)閥(fa)(fa)(fa)(fa)(fa)體(ti)的(de)(de)(de)(de)外(wai)側(ce)壁焊接(jie)有金屬(shu)夾套(tao)層，夾套(tao)與(yu)閥(fa)(fa)(fa)(fa)(fa)體(ti)之(zhi)間設有空腔，形成保(bao)溫加(jia)熱流(liu)體(ti)層，金屬(shu)夾套(tao)層側(ce)面(mian)的(de)(de)(de)(de)兩側(ce)分別焊接(jie)有熱源入口(kou)和(he)出口(kou)，保(bao)溫管道(dao)(dao)內的(de)(de)(de)(de)高溫液體(ti)或(huo)氣體(ti)可以(yi)(yi)直(zhi)接(jie)通(tong)(tong)過熱源入口(kou)進(jin)入到夾套(tao)與(yu)閥(fa)(fa)(fa)(fa)(fa)體(ti)之(zhi)間的(de)(de)(de)(de)空腔內對(dui)閥(fa)(fa)(fa)(fa)(fa)門進(jin)行充(chong)分的(de)(de)(de)(de)流(liu)動(dong)加(jia)熱，以(yi)(yi)防止閥(fa)(fa)(fa)(fa)(fa)腔內輸(shu)送的(de)(de)(de)(de)物料結(jie)(jie)焦或(huo)結(jie)(jie)晶。本(ben)產品(pin)廣泛應用(yong)于石油、石化、化工、食品(pin)和(he)制藥(yao)等工業領(ling)域。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 保溫夾套 | ASTM A106-B | ASTM A240 304 | ASTM A240 304 | ASTM A240 304 | ASTM A240 304 |
| 2 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF | ||||
| 5 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 7 | 填料壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

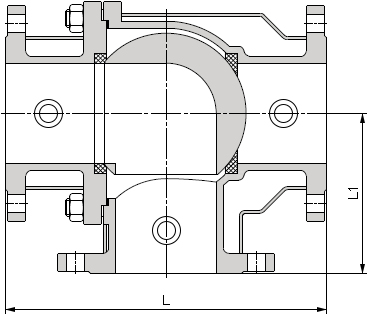

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 150 | 1 | 180 | 90 | 150 | 4 | 320 | 160 |
| 1 ? | 200 | 100 | 5 | 380 | 190 | ||
| 1 ? | 220 | 110 | 6 | 440 | 220 | ||
| 2 | 240 | 120 | 8 | 550 | 275 | ||
| 2 ? | 260 | 130 | 10 | 670 | 335 | ||
| 3 | 280 | 140 | 12 | 720 | 425 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥系列產品，咨詢時煩請注(zhu)明公稱通徑、公稱壓(ya)力(li)、閥體材質、內(nei)件材料、工作介(jie)質、使用溫(wen)度等(deng)，本產品保溫(wen)加(jia)熱流體的進出口(kou)可設計(ji)成法蘭(lan)、螺紋(wen)或焊(han)接連接等(deng)方式(shi)。
