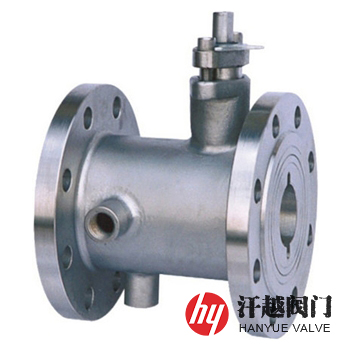

夾套球閥是一(yi)種殼(ke)體上焊裝(zhuang)(zhuang)有一(yi)環繞于(yu)閥(fa)體外(wai)且設有一(yi)熱(re)源(yuan)(yuan)入(ru)口和(he)出口的保溫(wen)夾(jia)(jia)套(tao)，用(yong)于(yu)管(guan)線輸送易于(yu)結晶(jing)的物料和(he)黏稠介(jie)質的球閥(fa)。該閥(fa)一(yi)般都(dou)做成(cheng)側裝(zhuang)(zhuang)式、整體式閥(fa)體、浮動球結構，無中(zhong)部法蘭(lan)和(he)左、右體連(lian)接，減少了泄漏(lou)率，端部連(lian)接法蘭(lan)采用(yong)變徑加(jia)大(da)法蘭(lan)，增加(jia)了夾(jia)(jia)套(tao)內部的空(kong)間(jian)，從而使(shi)它有足夠(gou)的熱(re)源(yuan)(yuan)來防止介(jie)質凝固或結晶(jing)，保持(chi)流(liu)體流(liu)動特性，避免閥(fa)門(men)堵塞和(he)開關失靈。其法蘭(lan)螺蓋的設計(ji)為連(lian)接采用(yong)螺紋緊配，加(jia)墊(dian)片密封(feng)，安裝(zhuang)(zhuang)時再加(jia)上管(guan)道的法蘭(lan)及墊(dian)片，可達(da)到雙重密封(feng)的效果。本產品通常在夾(jia)(jia)套(tao)內注入(ru)蒸汽(qi)或導熱(re)油，也(ye)可根據(ju)用(yong)戶需(xu)要(yao)流(liu)通冷卻水或冷氣等，使(shi)整個閥(fa)門(men)升(sheng)溫(wen)或降(jiang)溫(wen)，以達(da)到所需(xu)要(yao)的溫(wen)度。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

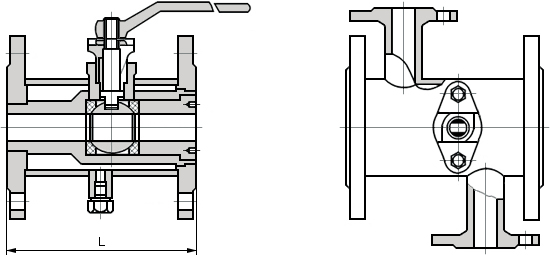

| 公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) |
| 1.6 | 15 | 15×32 | 108 | 1.6 | 65 | 65×100 | 203 |
| 15 | 15×40 | 108 | 80 | 80×125 | 229 | ||
| 20 | 20×40 | 117 | 100 | 100×150 | 254 | ||
| 25 | 25×50 | 127 | 125 | 125×200 | 267 | ||
| 32 | 32×50 | 140 | 150 | 150×200 | 292 | ||
| 40 | 40×65 | 165 | 150 | 150×250 | 292 | ||
| 40 | 40×80 | 165 | 200 | 200×250 | 330 | ||
| 50 | 50×80 | 178 | 200 | 200×300 | 330 | ||
| 表中A表示法蘭內徑的公稱尺寸，B表示法蘭其他尺寸的公稱尺寸。如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥系列(lie)產品(pin)，咨詢(xun)時煩(fan)請注(zhu)明型(xing)號規格，或提供公稱(cheng)通徑、公稱(cheng)壓力、閥體和內件材質、使用介質、工作溫度及(ji)驅動(dong)(dong)(dong)方式(手動(dong)(dong)(dong)、蝸輪蝸桿傳動(dong)(dong)(dong)、氣動(dong)(dong)(dong)、電動(dong)(dong)(dong)、液動(dong)(dong)(dong)等)。
