對夾式保溫球閥是一種(zhong)由閥(fa)(fa)體(ti)(ti)(ti)(ti)、端(duan)(duan)蓋(gai)、球(qiu)體(ti)(ti)(ti)(ti)、閥(fa)(fa)座(zuo)、閥(fa)(fa)桿(gan)和操作(zuo)機(ji)構(gou)及附(fu)件等部件組成的(de)保溫夾套(tao)超薄(bo)(bo)型球(qiu)閥(fa)(fa)，其閥(fa)(fa)體(ti)(ti)(ti)(ti)呈扁(bian)圓(yuan)柱體(ti)(ti)(ti)(ti)形，并在(zai)(zai)它的(de)兩側分別(bie)焊(han)接有帶有保溫加(jia)熱流體(ti)(ti)(ti)(ti)入(ru)口和出口的(de)金屬夾套(tao)，用(yong)(yong)(yong)于(yu)循(xun)環(huan)注入(ru)蒸汽或(huo)熱油及其他(ta)保溫介(jie)質，確保閥(fa)(fa)內物料(liao)能夠正(zheng)常工作(zuo)。該閥(fa)(fa)閥(fa)(fa)座(zuo)為(wei)環(huan)形鑲(xiang)在(zai)(zai)閥(fa)(fa)體(ti)(ti)(ti)(ti)和端(duan)(duan)蓋(gai)之間所設(she)有的(de)凹(ao)槽(cao)內，端(duan)(duan)蓋(gai)通過螺紋與(yu)閥(fa)(fa)體(ti)(ti)(ti)(ti)擰固(gu)(gu)(gu)而壓緊，球(qiu)體(ti)(ti)(ti)(ti)環(huan)抱在(zai)(zai)兩閥(fa)(fa)座(zuo)之間，閥(fa)(fa)桿(gan)穿過閥(fa)(fa)體(ti)(ti)(ti)(ti)上部的(de)閥(fa)(fa)桿(gan)孔，底端(duan)(duan)與(yu)球(qiu)體(ti)(ti)(ti)(ti)聯動連(lian)接，頂端(duan)(duan)與(yu)操作(zuo)機(ji)構(gou)固(gu)(gu)(gu)定連(lian)接，操作(zuo)機(ji)構(gou)經閥(fa)(fa)桿(gan)帶動球(qiu)體(ti)(ti)(ti)(ti)旋(xuan)轉(zhuan)，從而實現(xian)開啟或(huo)截斷通道。本(ben)產品采(cai)用(yong)(yong)(yong)超薄(bo)(bo)結構(gou)設(she)計，使(shi)閥(fa)(fa)的(de)連(lian)接結構(gou)長度(du)大(da)大(da)縮短(duan)，節約了安裝(zhuang)空(kong)間，主要適用(yong)(yong)(yong)于(yu)石油、化工、治金、制(zhi)藥等各類(lei)系統中，以輸(shu)送常溫下(xia)會(hui)凝固(gu)(gu)(gu)或(huo)結晶的(de)高粘度(du)介(jie)質。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

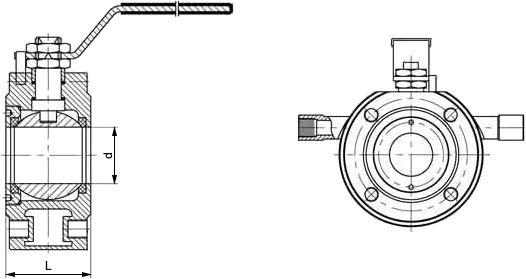

| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 16 | 15 | 14 | 35 | 16 | 65 | 64 | 95 |
| 20 | 19 | 38 | 80 | 76 | 118 | ||
| 25 | 25 | 42 | 100 | 95 | 140 | ||
| 32 | 29 | 50 | 125 | 100 | 175 | ||
| 40 | 38 | 60 | 150 | 125 | 210 | ||
| 50 | 48 | 70 | 200 | 150 | 280 | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥產(chan)品(pin)，咨詢時煩請說明型號規格、公稱壓力、公稱尺寸、閥體和內件材質(zhi)(zhi)、工(gong)作介質(zhi)(zhi)、使用溫度、驅動方式等，本產(chan)品(pin)保(bao)溫加熱流體進出接(jie)口有螺(luo)紋和法蘭兩種連(lian)接(jie)方式。
