保溫T型三通球閥是一(yi)種通(tong)過在殼體(ti)(ti)外部焊接(jie)一(yi)層金屬夾套，用(yong)于(yu)(yu)流(liu)動(dong)保(bao)(bao)溫(wen)(wen)加熱(re)流(liu)體(ti)(ti)，以(yi)實(shi)現對易(yi)凝固或易(yi)結(jie)焦介(jie)質(zhi)的(de)分(fen)流(liu)、合流(liu)或流(liu)向(xiang)切換(huan)的(de)T型三(san)(san)通(tong)保(bao)(bao)溫(wen)(wen)球閥(fa)，其閥(fa)體(ti)(ti)設計成(cheng)T形狀(zhuang)，內腔T型流(liu)道設有(you)三(san)(san)個通(tong)口，閥(fa)座設有(you)四面，密(mi)封圈(quan)為嵌入(ru)式結(jie)構，受力(li)平衡(heng)，保(bao)(bao)證閉止通(tong)道上可靠密(mi)封，閥(fa)桿(gan)帶(dai)動(dong)球體(ti)(ti)轉動(dong)，不(bu)僅可實(shi)現對流(liu)體(ti)(ti)流(liu)向(xiang)的(de)切換(huan)，也(ye)可以(yi)使(shi)三(san)(san)個通(tong)道相互連(lian)通(tong)或使(shi)其中(zhong)(zhong)兩(liang)個通(tong)道連(lian)通(tong)，靈活控制管路(lu)中(zhong)(zhong)流(liu)體(ti)(ti)的(de)合流(liu)或分(fen)流(liu)。該閥(fa)閥(fa)蓋(gai)與閥(fa)體(ti)(ti)用(yong)螺栓(shuan)連(lian)接(jie)組(zu)成(cheng)，并在它們(men)的(de)外側分(fen)別焊接(jie)一(yi)層帶(dai)有(you)保(bao)(bao)溫(wen)(wen)加熱(re)流(liu)體(ti)(ti)入(ru)口和出口的(de)金屬夾套，用(yong)于(yu)(yu)循環輸入(ru)不(bu)同的(de)保(bao)(bao)溫(wen)(wen)、保(bao)(bao)冷介(jie)質(zhi)，來(lai)提高易(yi)凝固或易(yi)結(jie)焦等物料的(de)流(liu)動(dong)性，保(bao)(bao)證閥(fa)能夠正常啟閉。本(ben)產品按(an)密(mi)封型式分(fen)為軟密(mi)封和硬(ying)密(mi)封兩(liang)種。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 2 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 5 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

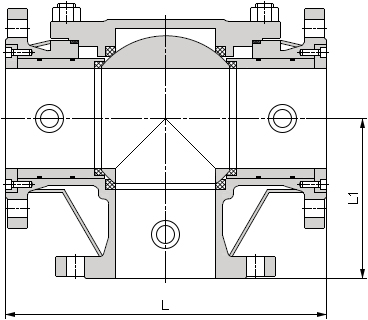

| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 10 ~ 25 | 25 | 180 | 90 | 10 ~ 25 | 100 | 320 | 160 |
| 32 | 200 | 100 | 125 | 380 | 190 | ||
| 40 | 220 | 110 | 150 | 440 | 220 | ||
| 50 | 240 | 120 | 200 | 550 | 275 | ||
| 65 | 260 | 130 | 250 | 670 | 335 | ||
| 80 | 280 | 140 | 300 | 720 | 425 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥產(chan)品(pin)，咨詢時煩請說明規格型號、公稱壓力、公稱尺寸、閥體和(he)內件材(cai)質、介質溫度(du)、驅(qu)動方式等。本產(chan)品(pin)按密(mi)封型式分為軟密(mi)封和(he)硬(ying)密(mi)封兩種。
