夾套Y型三通球閥是一(yi)種(zhong)同(tong)時具(ju)有加(jia)熱(re)、保(bao)溫(wen)和(he)介(jie)質(zhi)流(liu)(liu)向切(qie)換(huan)功能，且適(shi)合安(an)裝(zhuang)在(zai)Y形管路系統(tong)中輸(shu)送常溫(wen)下易凝固(gu)、易結(jie)晶物料(liao)的(de)三(san)通(tong)球閥(fa)(fa)(fa)，其(qi)閥(fa)(fa)(fa)體(ti)進(jin)料(liao)口(kou)(kou)與(yu)兩(liang)出(chu)(chu)(chu)料(liao)口(kou)(kou)之間(jian)被設計(ji)成135°角(jiao)或三(san)個通(tong)道(dao)之間(jian)互成120°夾(jia)角(jiao)，閥(fa)(fa)(fa)腔中設有孔(kong)道(dao)成135度(du)或120度(du)角(jiao)的(de)帶柄球體(ti)，并通(tong)過(guo)驅動(dong)裝(zhuang)置(zhi)帶動(dong)球桿在(zai)閥(fa)(fa)(fa)內作135°或120°旋轉，以實現入口(kou)(kou)端與(yu)任意出(chu)(chu)(chu)口(kou)(kou)端流(liu)(liu)通(tong)或切(qie)斷，從而達到對(dui)兩(liang)種(zhong)不同(tong)流(liu)(liu)向的(de)切(qie)換(huan)。該閥(fa)(fa)(fa)閥(fa)(fa)(fa)體(ti)外側焊裝(zhuang)有金屬夾(jia)套，并與(yu)保(bao)溫(wen)加(jia)熱(re)流(liu)(liu)體(ti)進(jin)出(chu)(chu)(chu)口(kou)(kou)接管相連接，在(zai)低溫(wen)的(de)情(qing)況(kuang)下，通(tong)過(guo)對(dui)閥(fa)(fa)(fa)體(ti)進(jin)行流(liu)(liu)動(dong)加(jia)熱(re)和(he)保(bao)溫(wen)的(de)方法來防(fang)止(zhi)閥(fa)(fa)(fa)內介(jie)質(zhi)凝固(gu)或結(jie)晶，改善物料(liao)的(de)流(liu)(liu)動(dong)特(te)性。本(ben)產品的(de)球體(ti)與(yu)閥(fa)(fa)(fa)桿通(tong)常為一(yi)體(ti)鑄造(zao)成型，從而提高了同(tong)心度(du)精度(du)，其(qi)可根(gen)據(ju)工況(kuang)需(xu)要，將閥(fa)(fa)(fa)體(ti)兩(liang)出(chu)(chu)(chu)口(kou)(kou)之間(jian)的(de)夾(jia)角(jiao)設計(ji)成90°或120°及其(qi)他角(jiao)度(du)等。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 2 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 連 接 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 5 | 球 桿 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 6 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 螺 柱 | 35CrMo | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 高壓液體密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

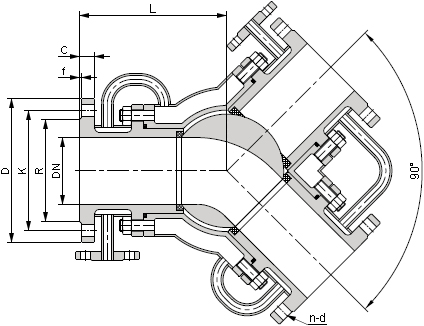

| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | K | R | C-f | n-d | ||
| 16 | 40 | 174 | 150 | 110 | 85 | 16-2 | 4-18 |
| 50 | 174 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 200 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 214 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 228 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 275 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 333 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 405 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥系列產(chan)品(pin)，咨(zi)詢時請說(shuo)明公(gong)(gong)稱(cheng)通徑、公(gong)(gong)稱(cheng)壓力、閥體(ti)和內(nei)件材質(zhi)、使用(yong)介質(zhi)、工(gong)作溫(wen)度、法蘭(lan)標準及密封面型式等。選擇(ze)本(ben)產(chan)品(pin)前(qian)請確定好兩(liang)出口端(duan)之間的角度。
