一體式高溫球閥閥(fa)(fa)(fa)體(ti)(ti)(ti)(ti)為(wei)側裝(zhuang)式(shi)整體(ti)(ti)(ti)(ti)結(jie)構形式(shi)，閥(fa)(fa)(fa)座和填(tian)(tian)料環(huan)均采用(yong)耐高(gao)溫、耐磨、耐腐蝕、回(hui)彈性(xing)強及自潤滑(hua)性(xing)好的(de)高(gao)強度材(cai)料，因此特適(shi)合安(an)裝(zhuang)在導熱油(you)、蒸汽等介質管路(lu)中，作啟閉裝(zhuang)置用(yong)，其(qi)結(jie)構長度可(ke)按球(qiu)閥(fa)(fa)(fa)、閘閥(fa)(fa)(fa)、截止閥(fa)(fa)(fa)等標準設(she)(she)(she)計，是一種可(ke)替代球(qiu)閥(fa)(fa)(fa)、閘閥(fa)(fa)(fa)、截止閥(fa)(fa)(fa)的(de)閥(fa)(fa)(fa)門。該(gai)閥(fa)(fa)(fa)帶圓型通孔的(de)球(qiu)體(ti)(ti)(ti)(ti)放置在閥(fa)(fa)(fa)腔內，并在它(ta)的(de)兩(liang)側均嵌套卡設(she)(she)(she)有閥(fa)(fa)(fa)座，閥(fa)(fa)(fa)體(ti)(ti)(ti)(ti)一側設(she)(she)(she)有端(duan)蓋(gai)的(de)安(an)裝(zhuang)接(jie)口(kou)，端(duan)蓋(gai)將同側的(de)閥(fa)(fa)(fa)座定(ding)位，閥(fa)(fa)(fa)桿與閥(fa)(fa)(fa)體(ti)(ti)(ti)(ti)上端(duan)口(kou)配合處設(she)(she)(she)有填(tian)(tian)料函(han)，閥(fa)(fa)(fa)桿上端(duan)連接(jie)有手柄或(huo)其(qi)他驅動(dong)裝(zhuang)置。本產品在高(gao)溫狀態下(xia)具有良好的(de)密封性(xing)能，它(ta)使用(yong)方便，開(kai)閉速度快，從全開(kai)到全關球(qiu)體(ti)(ti)(ti)(ti)只需回(hui)轉90°角(jiao)行程即可(ke)，其(qi)也可(ke)應(ying)用(yong)于要求低(di)泄漏的(de)流體(ti)(ti)(ti)(ti)調(diao)節領域中，配上氣動(dong)、電動(dong)或(huo)液動(dong)還可(ke)實現(xian)遠(yuan)制和自控。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 螺 釘 | 35# | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 |
| 高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237-2021、GB/T 21385-2008 | ||||
| 結構長度 | GB/T 12221-2005 金屬閥門結構長度 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
| 檢驗試驗 | GB/T 26480-2011、GB/T 13927-2022 | ||||

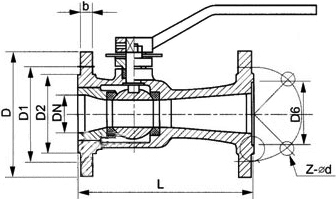

| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 結構長度 L(mm) |
| QQ41M-1.6 | 15 | 130 | QJ41M-1.6 | 15 | 130 | QZ41M-1.6 | 15 | 130 |
| 20 | 140 | 20 | 150 | 20 | 150 | |||
| 25 | 150 | 25 | 160 | 25 | 160 | |||
| 32 | 165 | 32 | 180 | 32 | 180 | |||
| 40 | 180 | 40 | 200 | 40 | 200 | |||
| 50 | 200 | 50 | 230 | 50 | 250 | |||
| 65 | 220 | 65 | 290 | 65 | 265 | |||
| 80 | 250 | 80 | 310 | 80 | 280 | |||
| 100 | 280 | 100 | 350 | 100 | 300 | |||
| 125 | 320 | 125 | 400 | 125 | 325 | |||
| 150 | 360 | 150 | 480 | 150 | 350 | |||
| 200 | 400 | 200 | 600 | 200 | 400 | |||
| 表中QQ41M、QJ41M、QZ41M分別為代替球閥、截止閥、閘閥長度尺寸。 | ||||||||
