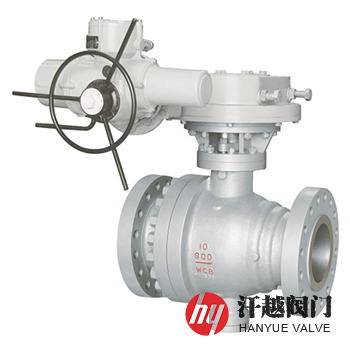

電動法蘭球閥由端部(bu)連接(jie)形式為法蘭的(de)(de)鋼制(zhi)球(qiu)閥(fa)(fa)(fa)(fa)和電動裝置及附(fu)加設施等組(zu)成(cheng)，其電裝利用(yong)電作(zuo)(zuo)為動力源，驅(qu)動閥(fa)(fa)(fa)(fa)桿(gan)(gan)帶(dai)動球(qiu)體(ti)作(zuo)(zuo)正反回轉(zhuan)運動，實現閥(fa)(fa)(fa)(fa)門(men)的(de)(de)開(kai)關(guan)或調(diao)節(jie)動作(zuo)(zuo)。該閥(fa)(fa)(fa)(fa)左右閥(fa)(fa)(fa)(fa)體(ti)內各設有(you)一個閥(fa)(fa)(fa)(fa)座(zuo)，球(qiu)體(ti)被環抱在它們之(zhi)間，球(qiu)體(ti)上(shang)端套(tao)接(jie)有(you)閥(fa)(fa)(fa)(fa)桿(gan)(gan)，下端連接(jie)有(you)穿接(jie)在右閥(fa)(fa)(fa)(fa)體(ti)內的(de)(de)固(gu)定軸(zhou)，右閥(fa)(fa)(fa)(fa)體(ti)底部(bu)設有(you)封蓋，上(shang)部(bu)安裝有(you)支架，電動執行(xing)器固(gu)定在支架上(shang)，并與閥(fa)(fa)(fa)(fa)桿(gan)(gan)頂(ding)端相連接(jie)，電裝接(jie)通電源后開(kai)始運轉(zhuan)，主軸(zhou)的(de)(de)高(gao)速(su)轉(zhuan)動經過齒(chi)輪(lun)組(zu)的(de)(de)減速(su)后，轉(zhuan)速(su)大大下降(jiang)同(tong)時扭矩提(ti)高(gao)，齒(chi)輪(lun)組(zu)帶(dai)動限位齒(chi)輪(lun)運轉(zhuan)，再由限位齒(chi)輪(lun)帶(dai)動閥(fa)(fa)(fa)(fa)桿(gan)(gan)作(zuo)(zuo)90°旋(xuan)轉(zhuan)，達到(dao)開(kai)啟(qi)或關(guan)閉閥(fa)(fa)(fa)(fa)門(men)的(de)(de)作(zuo)(zuo)用(yong)。本產品使用(yong)方便，開(kai)關(guan)迅(xun)速(su)，從全開(kai)到(dao)全關(guan)球(qiu)體(ti)只(zhi)需旋(xuan)轉(zhuan)90°即可，可便于實現遠程控(kong)制(zhi)。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 固 定 軸 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF8 | A351 CF8M | A351 CF8M |
| 9 | 止推軸承 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 電源電壓 | 單相220 VAC、三相380 VAC、遠程24 VDC (50Hz) | ||||
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||

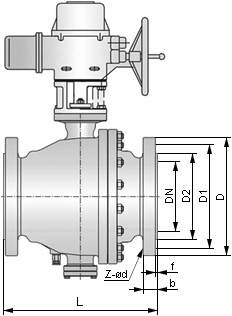

| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
