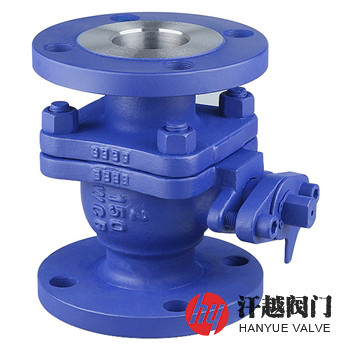

美標球閥是(shi)一種設(she)計(ji)采(cai)用(yong)API 608或(huo)API 6D標準，結構長度符合ASME B16.10的(de)(de)規定，連接端按(an)ASME B16.5、ASME B16.47或(huo)ASME B16.25、ASME B16.11及ASME B1.20.1等(deng)(deng)執行，檢驗(yan)和(he)試驗(yan)遵循API 598的(de)(de)磅(bang)級球閥(fa)(fa)(fa)(fa)(fa)，其(qi)主要依(yi)靠傳動(dong)(dong)機構驅使(shi)(shi)閥(fa)(fa)(fa)(fa)(fa)桿帶動(dong)(dong)球體(ti)在(zai)閥(fa)(fa)(fa)(fa)(fa)體(ti)內(nei)(nei)作90°角行程正反(fan)回轉運動(dong)(dong)來實現閥(fa)(fa)(fa)(fa)(fa)的(de)(de)全開或(huo)全關(guan)動(dong)(dong)作，當球體(ti)內(nei)(nei)的(de)(de)通(tong)孔(kong)與管線通(tong)道重(zhong)合時，閥(fa)(fa)(fa)(fa)(fa)門處于開啟狀(zhuang)態，反(fan)之則關(guan)閉。該(gai)閥(fa)(fa)(fa)(fa)(fa)采(cai)用(yong)了防(fang)火結構設(she)計(ji)，密封件嵌于閥(fa)(fa)(fa)(fa)(fa)座(zuo)內(nei)(nei)，金屬閥(fa)(fa)(fa)(fa)(fa)座(zuo)尾端設(she)有彈(dan)簧(huang)，當密封面(mian)磨損或(huo)者(zhe)燒毀時，在(zai)彈(dan)簧(huang)作用(yong)下推(tui)動(dong)(dong)閥(fa)(fa)(fa)(fa)(fa)座(zuo)與球體(ti)形成金屬密封，它還具有抗靜電(dian)特性(xing)(xing)，確保球體(ti)、閥(fa)(fa)(fa)(fa)(fa)桿和(he)閥(fa)(fa)(fa)(fa)(fa)體(ti)間的(de)(de)電(dian)連續性(xing)(xing)。本產品耐惡劣(lie)環境性(xing)(xing)及強度等(deng)(deng)在(zai)設(she)計(ji)時都進行了特殊考(kao)慮，因此特適(shi)合安(an)裝在(zai)石油、石化、化工及相關(guan)工業管道中作切斷閥(fa)(fa)(fa)(fa)(fa)使(shi)(shi)用(yong)。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | 閥 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A105+ENP | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填料壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 螺 柱 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 9 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
