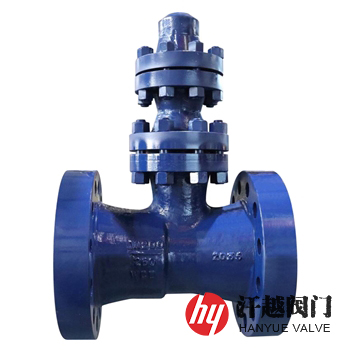

空排止回閥是(shi)一種安(an)裝在(zai)(zai)火(huo)電機組(zu)的(de)高壓(ya)(ya)給水(shui)泵出(chu)口管道(dao)上(shang)，防止(zhi)給水(shui)倒(dao)流(liu)，保護給水(shui)泵的(de)自(zi)(zi)(zi)動(dong)回(hui)流(liu)閥(fa)，其配(pei)合水(shui)泵較(jiao)小流(liu)量自(zi)(zi)(zi)動(dong)再(zai)循(xun)環(huan)旁(pang)閥(fa)工(gong)作(zuo)(zuo)，維持(chi)系統的(de)正常運行(xing)，當給水(shui)泵在(zai)(zai)低負荷或者出(chu)口截(jie)門(men)關(guan)(guan)閉狀態(tai)時，自(zi)(zi)(zi)動(dong)再(zai)循(xun)環(huan)旁(pang)路閥(fa)應處于開啟位(wei)置，以(yi)保證水(shui)泵的(de)正常運行(xing)，當該閥(fa)主(zhu)路開啟時，再(zai)循(xun)環(huan)旁(pang)路閥(fa)就自(zi)(zi)(zi)動(dong)關(guan)(guan)閉。本產品應出(chu)口垂(chui)直向(xiang)上(shang)安(an)裝，在(zai)(zai)介(jie)(jie)質(zhi)的(de)作(zuo)(zuo)用(yong)下(xia)主(zhu)閥(fa)瓣上(shang)下(xia)移(yi)動(dong)，介(jie)(jie)質(zhi)倒(dao)流(liu)時，借助介(jie)(jie)質(zhi)壓(ya)(ya)力及彈(dan)簧(huang)作(zuo)(zuo)用(yong)下(xia)關(guan)(guan)閉主(zhu)閥(fa)通道(dao)，此時旁(pang)路閥(fa)開啟，當主(zhu)閥(fa)瓣全開時，旁(pang)路閥(fa)關(guan)(guan)閉。
空排(pai)(pai)(pai)止回閥(fa)(fa)(fa)(fa)主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)瓣設在閥(fa)(fa)(fa)(fa)內主(zhu)(zhu)(zhu)流(liu)(liu)道上，閥(fa)(fa)(fa)(fa)體側(ce)部(bu)有一排(pai)(pai)(pai)空口(kou)(kou)(kou)，在排(pai)(pai)(pai)空口(kou)(kou)(kou)設一閥(fa)(fa)(fa)(fa)片(pian)并通過連(lian)桿(gan)與主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)瓣連(lian)接，當(dang)給(gei)水(shui)達到相應的壓力后，介質推(tui)動主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)瓣移動脫離閥(fa)(fa)(fa)(fa)座，給(gei)水(shui)流(liu)(liu)出(chu)，同(tong)時由于(yu)主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)瓣上升，帶動連(lian)桿(gan)轉動，撥動排(pai)(pai)(pai)空口(kou)(kou)(kou)閥(fa)(fa)(fa)(fa)片(pian)，關閉(bi)(bi)排(pai)(pai)(pai)空口(kou)(kou)(kou)。當(dang)給(gei)水(shui)流(liu)(liu)量減小時，該(gai)閥(fa)(fa)(fa)(fa)主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)瓣下(xia)落(luo)，推(tui)動連(lian)桿(gan)撥開排(pai)(pai)(pai)空閥(fa)(fa)(fa)(fa)片(pian)，開啟(qi)再循環門(men)維(wei)持水(shui)泵(beng)較(jiao)小流(liu)(liu)量，防止泵(beng)內水(shui)溫(wen)升高而產生汽(qi)化(hua)，形(xing)成(cheng)汽(qi)蝕，保護給(gei)水(shui)泵(beng)，當(dang)停泵(beng)時，主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)瓣在彈簧作用力下(xia)反(fan)向移動關閉(bi)(bi)閥(fa)(fa)(fa)(fa)門(men)，從而防止高壓水(shui)錘對給(gei)水(shui)系統的破(po)壞。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 瓣 | 20 | 304 | 304L | 316 | 316L |
| 3 | 彈 簧 | 60Si2Mn | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
| 4 | 撥 叉 | 304 | 304 | 304L | 316 | 316L |
| 5 | 軸 套 | 304 | 304 | 304L | 316 | 316L |
| 6 | 連 接 叉 | 20 | 304 | 304L | 316 | 316L |
| 7 | 連接法蘭 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 排放法蘭 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 |
| 水壓強度試驗壓力(MPa) | 15.0 | 24.0 | 30.0 | 37.5 | 48.0 |
| 水壓密封試驗壓力(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 |
| 氣密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | NB/T 47044、ASME B16.34 | ||||
| 結構長度 | GB/T 12221、ASME B16.10或符合我廠與用戶協商確定的其他尺寸 | ||||
| 連接法蘭 | JB/T 79、GB/T 9124.1、HG/T 20592、ASME B16.5等 | ||||
| 檢驗試驗 | NB/T 47044、API 598 | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 100 | 65 | 400 | 314 | 200 | 65 | 400 | 314 |
| 80 | 450 | 314 | 80 | 450 | 314 | ||
| 100 | 450 | 449 | 100 | 450 | 449 | ||
| 125 | 450 | 637.5 | 125 | 450 | 637.5 | ||
| 150 | 550 | 637.5 | 150 | 550 | 637.5 | ||
| 175 | 610 | 687 | 175 | 610 | 687 | ||
| 200 | 680 | 754 | 200 | 680 | 754 | ||
| 225 | 725 | 754 | 225 | 725 | 754 | ||
| 250 | 725 | 754 | 250 | 725 | 754 | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠電站閥系列產(chan)(chan)品，咨詢(xun)時煩請說明公稱(cheng)通徑、公稱(cheng)壓力、材質(zhi)(zhi)、使用(yong)介(jie)質(zhi)(zhi)、工作溫度(du)及端部連接形式等(deng)，本產(chan)(chan)品應垂直安裝，承壓件(jian)有鑄(zhu)造和鍛造兩種，鍛件(jian)常用(yong)材料主要(yao)有A105、A182 F22、A182 F91、A182 F304、A182 F316及A182 F316L等(deng)。
