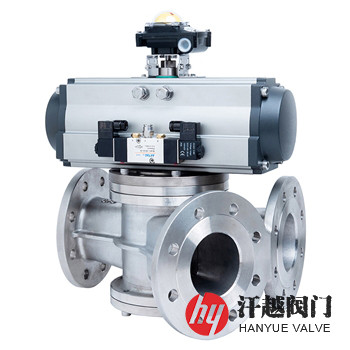

三通換向閥主要以壓縮空(kong)氣(qi)作為動(dong)力源，通(tong)過(guo)雙作用(yong)氣(qi)動(dong)執行(xing)(xing)器帶動(dong)帶柄(bing)的(de)(de)(de)(de)(de)柱塞(sai)(sai)在設計(ji)成Y形(xing)(xing)三通(tong)道(dao)(即(ji)中間一個(ge)進(jin)(jin)口(kou)(kou)和左右兩端(duan)兩個(ge)出(chu)口(kou)(kou))閥(fa)(fa)體內(nei)(nei)作120°或135°角行(xing)(xing)程往(wang)復運動(dong)，實現(xian)對送(song)(song)料系統管道(dao)內(nei)(nei)介質的(de)(de)(de)(de)(de)自動(dong)換(huan)(huan)向，即(ji)當氣(qi)缸旋轉120°或135°帶動(dong)閥(fa)(fa)芯(xin)關(guan)閉左端(duan)的(de)(de)(de)(de)(de)出(chu)料口(kou)(kou)時(shi)，右端(duan)的(de)(de)(de)(de)(de)出(chu)料口(kou)(kou)開(kai)通(tong)，當氣(qi)缸回轉120°或135°帶動(dong)閥(fa)(fa)芯(xin)關(guan)閉右端(duan)的(de)(de)(de)(de)(de)出(chu)料口(kou)(kou)時(shi)，左端(duan)的(de)(de)(de)(de)(de)出(chu)料口(kou)(kou)開(kai)通(tong)，從而使閥(fa)(fa)門的(de)(de)(de)(de)(de)流向切換(huan)(huan)達到了(le)自動(dong)化控制。該閥(fa)(fa)氣(qi)動(dong)執行(xing)(xing)器通(tong)常與電磁閥(fa)(fa)和限位開(kai)關(guan)及空(kong)氣(qi)過(guo)濾減壓閥(fa)(fa)等(deng)附件(jian)配合使用(yong)，其電磁閥(fa)(fa)線(xian)圈電壓等(deng)級一般(ban)采(cai)用(yong)24V(DC)或220V(AC)等(deng)，并有防(fang)爆(bao)(bao)與非防(fang)爆(bao)(bao)之(zhi)分。本產品采(cai)用(yong)Y形(xing)(xing)結構(gou)形(xing)(xing)式設計(ji)，流道(dao)平滑光(guang)潔，物(wu)料流通(tong)順暢(chang)，解決了(le)T型(xing)(xing)和L型(xing)(xing)的(de)(de)(de)(de)(de)球體與三個(ge)流道(dao)的(de)(de)(de)(de)(de)連接處(chu)的(de)(de)(de)(de)(de)轉角均為90°直角，被輸送(song)(song)的(de)(de)(de)(de)(de)原料容(rong)易(yi)在直角處(chu)堆積堵塞(sai)(sai)，難以進(jin)(jin)行(xing)(xing)清(qing)理(li)，降低流體的(de)(de)(de)(de)(de)輸送(song)(song)效率和易(yi)導致堵塞(sai)(sai)物(wu)長期滯留在管道(dao)而造成混(hun)料的(de)(de)(de)(de)(de)難題。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 上 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 下 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | O 型 圈 | NBR/FKM | NBR/FKM | NBR/FKM | NBR/FKM | NBR/FKM |
| 5 | 閥 桿 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 6 | 閥 芯 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 7 | 支 架 | WCB | WCB | WCB | WCB | WCB |
| 8 | 螺 柱 | 35 | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 45 | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 液體高壓密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 22130-2008、ASME B16.34-2017 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
| 檢驗試驗 | GB/T 13927-2022、API 598-2016 | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 40 | 300 | 145 | 110 | 85 | 16-3 | 4-18 |
| 50 | 300 | 160 | 125 | 100 | 16-3 | 4-18 | |
| 65 | 320 | 180 | 145 | 120 | 18-3 | 4-18 | |
| 80 | 360 | 195 | 160 | 135 | 20-3 | 8-18 | |
| 100 | 400 | 215 | 180 | 155 | 20-3 | 8-18 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | |
| 200 | 565 | 335 | 295 | 265 | 26-3 | 12-23 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品可根據工況需要，將兩出口端之間的夾角設計成30°、45°、60°、90°、120°及其他角度等，可配置AT、GT、AW雙作用氣動執行器。如果你需訂購我廠三通球閥系列(lie)產品，請注明(ming)公(gong)稱(cheng)尺寸、公(gong)稱(cheng)壓力、閥體和內件材料、流道角度、使用(yong)溫度、法蘭(lan)標準及(ji)法蘭(lan)密封面形式(shi)等(deng)。
