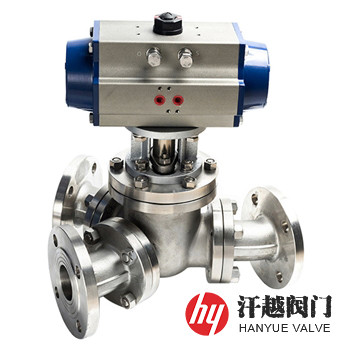

氣動三通換向閥主要(yao)由Y型三(san)通(tong)球(qiu)(qiu)閥(fa)、氣(qi)(qi)(qi)動(dong)執行機(ji)構、二位(wei)五通(tong)電(dian)磁閥(fa)和(he)(he)限位(wei)開(kai)關及空(kong)(kong)氣(qi)(qi)(qi)過(guo)濾減壓(ya)閥(fa)等組成，其換向(xiang)(xiang)(xiang)(xiang)(xiang)動(dong)作(zuo)(zuo)是以壓(ya)縮空(kong)(kong)氣(qi)(qi)(qi)作(zuo)(zuo)為動(dong)力(li)源，通(tong)過(guo)電(dian)磁閥(fa)得電(dian)或失電(dian)來(lai)(lai)切換氣(qi)(qi)(qi)源的(de)(de)進(jin)氣(qi)(qi)(qi)與(yu)出(chu)(chu)(chu)(chu)(chu)氣(qi)(qi)(qi)從而(er)達到(dao)控(kong)(kong)制氣(qi)(qi)(qi)缸驅動(dong)帶柄球(qiu)(qiu)體在(zai)Y形三(san)通(tong)道(dao)閥(fa)體內正(zheng)反向(xiang)(xiang)(xiang)(xiang)(xiang)回轉120°或135°，實(shi)(shi)現對管路中(zhong)介(jie)質流動(dong)方(fang)(fang)向(xiang)(xiang)(xiang)(xiang)(xiang)的(de)(de)切換。該閥(fa)正(zheng)常工作(zuo)(zuo)時(shi)(shi)(shi)，當經過(guo)凈化(hua)(hua)的(de)(de)0.4MPa~0.7MPa壓(ya)縮空(kong)(kong)氣(qi)(qi)(qi)從左(zuo)(zuo)氣(qi)(qi)(qi)口(kou)輸(shu)(shu)(shu)入，使左(zuo)(zuo)右(you)活(huo)(huo)塞(sai)(sai)向(xiang)(xiang)(xiang)(xiang)(xiang)相反方(fang)(fang)向(xiang)(xiang)(xiang)(xiang)(xiang)移動(dong)，兩(liang)端氣(qi)(qi)(qi)腔的(de)(de)空(kong)(kong)氣(qi)(qi)(qi)通(tong)過(guo)右(you)氣(qi)(qi)(qi)口(kou)排(pai)出(chu)(chu)(chu)(chu)(chu)，同(tong)時(shi)(shi)(shi)使兩(liang)活(huo)(huo)塞(sai)(sai)齒條同(tong)步(bu)帶動(dong)輸(shu)(shu)(shu)出(chu)(chu)(chu)(chu)(chu)軸(zhou)逆時(shi)(shi)(shi)針方(fang)(fang)向(xiang)(xiang)(xiang)(xiang)(xiang)轉動(dong)，從而(er)驅動(dong)球(qiu)(qiu)體旋轉至(zhi)通(tong)孔(kong)在(zai)左(zuo)(zuo)出(chu)(chu)(chu)(chu)(chu)料口(kou)呈全(quan)開(kai)狀態的(de)(de)位(wei)置，物(wu)料從球(qiu)(qiu)閥(fa)的(de)(de)進(jin)口(kou)進(jin)入，由左(zuo)(zuo)出(chu)(chu)(chu)(chu)(chu)口(kou)流出(chu)(chu)(chu)(chu)(chu)，當需要(yao)改(gai)變物(wu)料流動(dong)方(fang)(fang)向(xiang)(xiang)(xiang)(xiang)(xiang)時(shi)(shi)(shi)，只需變換氣(qi)(qi)(qi)缸的(de)(de)進(jin)氣(qi)(qi)(qi)方(fang)(fang)向(xiang)(xiang)(xiang)(xiang)(xiang)，即(ji)將壓(ya)縮空(kong)(kong)氣(qi)(qi)(qi)從右(you)氣(qi)(qi)(qi)口(kou)輸(shu)(shu)(shu)入，使左(zuo)(zuo)右(you)活(huo)(huo)塞(sai)(sai)向(xiang)(xiang)(xiang)(xiang)(xiang)氣(qi)(qi)(qi)缸中(zhong)心移動(dong)，中(zhong)間氣(qi)(qi)(qi)腔的(de)(de)空(kong)(kong)氣(qi)(qi)(qi)由左(zuo)(zuo)氣(qi)(qi)(qi)口(kou)排(pai)出(chu)(chu)(chu)(chu)(chu)，同(tong)時(shi)(shi)(shi)使兩(liang)活(huo)(huo)塞(sai)(sai)齒條同(tong)步(bu)帶動(dong)輸(shu)(shu)(shu)出(chu)(chu)(chu)(chu)(chu)軸(zhou)轉動(dong)，用來(lai)(lai)在(zai)閥(fa)桿上端施加一(yi)定的(de)(de)轉矩并傳(chuan)遞給球(qiu)(qiu)體，使它順時(shi)(shi)(shi)針方(fang)(fang)向(xiang)(xiang)(xiang)(xiang)(xiang)旋轉120°或135°，此時(shi)(shi)(shi)進(jin)口(kou)與(yu)右(you)出(chu)(chu)(chu)(chu)(chu)料口(kou)相連通(tong)，流向(xiang)(xiang)(xiang)(xiang)(xiang)改(gai)變。本(ben)產品特別適(shi)用于氣(qi)(qi)(qi)力(li)物(wu)料輸(shu)(shu)(shu)送管道(dao)和(he)(he)重力(li)卸料換向(xiang)(xiang)(xiang)(xiang)(xiang)，可根(gen)據用戶實(shi)(shi)際要(yao)求，配置控(kong)(kong)制系統，實(shi)(shi)現遠距離集(ji)中(zhong)控(kong)(kong)制和(he)(he)微機(ji)全(quan)自(zi)動(dong)化(hua)(hua)操(cao)作(zuo)(zuo)，提高工作(zuo)(zuo)效率。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 連 接 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 5 | 球 體 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 6 | 閥 桿 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 7 | 下 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 9 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 10 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
| 11 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 高壓液體密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
| 可配附件 | 行程限位開關、電磁閥、空氣過濾減壓閥、手輪操作機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | ||||||
| L | L0 | D | K | R | C-f | n-d | ||
| 16 | 40 | 310 | 110 | 150 | 110 | 88 | 18-2 | 4-?18 |
| 50 | 340 | 110 | 165 | 125 | 102 | 18-2 | 4-?18 | |
| 65 | 400 | 130 | 185 | 145 | 122 | 18-2 | 8-?18 | |
| 80 | 410 | 150 | 200 | 160 | 138 | 20-2 | 8-?18 | |
| 100 | 460 | 170 | 220 | 180 | 158 | 20-2 | 8-?18 | |
| 125 | 560 | 190 | 250 | 210 | 188 | 22-2 | 8-?18 | |
| 150 | 660 | 210 | 285 | 240 | 212 | 22-2 | 8-?22 | |
| 200 | 800 | 235 | 340 | 295 | 268 | 24-2 | 12-?22 | |
| 250 | 1030 | 290 | 405 | 355 | 320 | 26-2 | 12-?26 | |
| 300 | 1140 | 350 | 460 | 410 | 378 | 28-2 | 12-?26 | |
| 350 | 1257 | — | 520 | 470 | 428 | 30-2 | 16-?26 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
本產品可根據工況需要將兩出口端之間的夾角設計成30°、45°、60°、90°、120°及其他角度等，可配置AT、GT、AW雙作用氣動執行器。如果你需訂購我廠三通球閥系列(lie)產品(pin)，請注明公(gong)稱尺寸、公(gong)稱壓力、閥體和內件材料、流(liu)道角度、使用(yong)溫度、法(fa)蘭(lan)標準(zhun)及密封面(mian)形式等。
