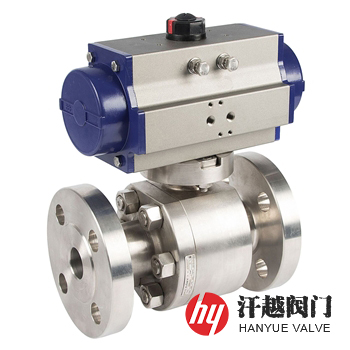

氣動高壓球閥由設計壓力大(da)于或(huo)等(deng)于10.0MPa的(de)(de)(de)球(qiu)閥和(he)(he)氣動(dong)(dong)(dong)(dong)裝置組成，外裝控制(zhi)系統，其承壓件(jian)和(he)(he)控壓件(jian)通常采用鍛鋼件(jian)，克服了鑄件(jian)易出(chu)現的(de)(de)(de)疏松、氣孔、砂(sha)眼、夾砂(sha)和(he)(he)冷(leng)隔等(deng)鑄造缺陷，它一般被設計成兩(liang)片(pian)式或(huo)三(san)片(pian)式結構形式，主閥體與閥蓋通過螺栓配螺母連(lian)接(jie)(jie)，相連(lian)處(chu)由墊片(pian)密封，為防止由于火災、高溫或(huo)振(zhen)動(dong)(dong)(dong)(dong)等(deng)因素造成連(lian)接(jie)(jie)處(chu)泄漏(lou)，閥體與閥蓋為金屬(shu)—金屬(shu)接(jie)(jie)觸(chu)，形成定(ding)止口法蘭(lan)，保證無外漏(lou)。該閥通過氣缸輸出(chu)旋轉驅動(dong)(dong)(dong)(dong)力矩到(dao)閥桿，帶動(dong)(dong)(dong)(dong)球(qiu)體轉動(dong)(dong)(dong)(dong)，這樣(yang)就可以實現閥門流量(liang)通道的(de)(de)(de)開或(huo)關，從而達(da)到(dao)對管(guan)路介質的(de)(de)(de)控制(zhi)，其出(chu)廠前分別在額定(ding)和(he)(he)較低氣源(yuan)壓力下(xia)進行(xing)三(san)次全行(xing)程的(de)(de)(de)承載(zai)運(yun)行(xing)循環。本產(chan)品(pin)能在高壓工作條件(jian)下(xia)保持良好的(de)(de)(de)密封性能，啟閉迅速(su)方便，穩定(ding)性好。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 閥 蓋 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 3 | O 型 圈 | VITON | VITON | VITON | VITON | VITON |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 5 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 連 接 盤 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 9 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 10 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 40.0 |
| 殼體試驗壓力(MPa) | 15.0 | 24.0 | 37.5 | 48.0 | 60.0 |
| 液體高壓密封試驗壓力(MPa) | 11.0 | 17.6 | 27.5 | 35.2 | 44.0 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、GB/T 19672、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、GB/T 19672、ASME B16.10、API 6D | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598、API 6D | ||||
| 可配附件 | 信號反饋裝置、電磁閥、空氣過濾減壓閥、手動機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||

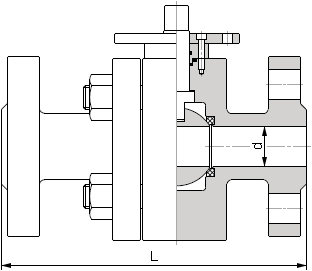

| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 100 (Class600) | 15 | 13 | 165 | 160 (Class900) | 15 | 13 | 216 |
| 20 | 19 | 190 | 20 | 19 | 229 | ||
| 25 | 25 | 216 | 25 | 25 | 254 | ||
| 32 | 32 | 229 | 32 | 32 | 279 | ||
| 40 | 38 | 241 | 40 | 38 | 305 | ||
| 50 | 49 | 292 | 50 | 49 | 368 | ||
| 65 | 62 | 330 | 65 | 62 | 419 | ||
| 80 | 74 | 356 | 80 | 74 | 381 | ||
| 100 | 100 | 432 | 100 | 100 | 457 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
