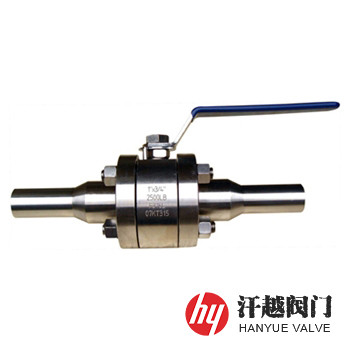

加長焊接端高壓球閥在閥(fa)(fa)(fa)體(ti)(ti)的(de)(de)介(jie)質輸入(ru)、輸出(chu)兩(liang)端分別進行(xing)了延(yan)伸(shen)，使得閥(fa)(fa)(fa)內件遠離焊(han)(han)(han)端并增(zeng)加了散(san)熱(re)面積，從而(er)(er)使管(guan)(guan)口(kou)與管(guan)(guan)路(lu)(lu)焊(han)(han)(han)接時產(chan)生(sheng)的(de)(de)高溫能(neng)(neng)(neng)夠更(geng)快地散(san)發掉，對焊(han)(han)(han)接熱(re)應力有很好的(de)(de)釋放作用，使之不(bu)會影響(xiang)到球(qiu)(qiu)體(ti)(ti)和閥(fa)(fa)(fa)座(zuo)的(de)(de)正常工作，保(bao)證(zheng)了閥(fa)(fa)(fa)門(men)的(de)(de)可靠性能(neng)(neng)(neng)。該閥(fa)(fa)(fa)主(zhu)體(ti)(ti)部(bu)件由鋼錠、鋼胚或軋(ya)材鍛造(zao)成(cheng)型(xing)，無(wu)肉眼可見(jian)的(de)(de)裂紋、夾(jia)層(ceng)、折(zhe)疊(die)、夾(jia)渣等有害(hai)缺陷，因此(ci)特適合(he)安(an)裝在高壓(ya)管(guan)(guan)路(lu)(lu)系統(tong)中接通或切斷(duan)管(guan)(guan)道中的(de)(de)流體(ti)(ti)通道。本產(chan)品(pin)采用延(yan)長焊(han)(han)(han)端結(jie)構(gou)設計，避免或者(zhe)減(jian)少了現場(chang)安(an)裝施工時，焊(han)(han)(han)接產(chan)生(sheng)的(de)(de)大量熱(re)能(neng)(neng)(neng)短(duan)時間內傳遞到內件，導(dao)致閥(fa)(fa)(fa)內配(pei)合(he)精密的(de)(de)球(qiu)(qiu)形體(ti)(ti)產(chan)生(sheng)熱(re)變形，對閥(fa)(fa)(fa)門(men)的(de)(de)密封性或動作性能(neng)(neng)(neng)造(zao)成(cheng)影響(xiang)，進而(er)(er)影響(xiang)了系統(tong)開車(che)進度及(ji)運(yun)行(xing)效(xiao)率，或埋下可能(neng)(neng)(neng)出(chu)現的(de)(de)危險(xian)性隱患。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 連 接 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 8 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | API 608-2008、MSS SP-118-2007、BS 5351:1986 | ||||
| 承插焊端 | ASME B16.11-2021、BS 5351:1986 | ||||
| 螺紋標準 | ASME B1.20.1-2013、BS 21:1985 | ||||
| 檢驗試驗 | API 598-2016、MSS SP-61-2019、BS 6755-1:1986 | ||||

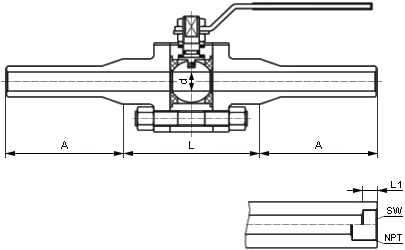

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | |||||
| d | SW | L1 | L | NPT | A | ||
| 1500 | ? | 6 | 14.3 | 9.5 | 92 | ? | 50~100 |
| ? | 9 | 17.7 | 9.5 | 92 | ? | 50~100 | |
| ? | 13 | 21.9 | 9.5 | 92 | ? | 50~100 | |
| ? | 19 | 27.3 | 12.5 | 111 | ? | 50~100 | |
| 1 | 25 | 34.0 | 12.5 | 127 | 1 | 50~100 | |
| 1 ? | 32 | 42.8 | 12.5 | 140 | 1 ? | 50~100 | |
| 1 ? | 38 | 48.9 | 12.5 | 152 | 1 ? | 50~100 | |
| 2 | 49 | 61.2 | 16.0 | 178 | 2 | 50~100 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
