高壓三通球閥宜安(an)裝在壓(ya)力級別大于PN110(Class600)小于或等于PN420(Class2500)的(de)管(guan)路系統(tong)中用(yong)于改(gai)變(bian)介質(zhi)流(liu)動(dong)方向(xiang)(xiang)，起分配(pei)、分流(liu)或混(hun)合(he)(he)物(wu)料(liao)的(de)作用(yong)，其(qi)閥(fa)(fa)體(ti)(ti)(ti)(ti)(ti)內部設(she)有三條流(liu)體(ti)(ti)(ti)(ti)(ti)通道，三個流(liu)道在同一平面(mian)，球(qiu)體(ti)(ti)(ti)(ti)(ti)放置(zhi)在閥(fa)(fa)腔(qiang)內的(de)中部位置(zhi)，球(qiu)形體(ti)(ti)(ti)(ti)(ti)與(yu)閥(fa)(fa)體(ti)(ti)(ti)(ti)(ti)之間(jian)有密封(feng)圈(quan)和(he)閥(fa)(fa)座(zuo)，閥(fa)(fa)桿(gan)固定在球(qiu)形體(ti)(ti)(ti)(ti)(ti)上方，且與(yu)三條流(liu)道所(suo)在平面(mian)垂直，閥(fa)(fa)桿(gan)上端穿(chuan)過閥(fa)(fa)蓋與(yu)手柄或其(qi)他驅動(dong)裝置(zhi)相連，通過它旋轉球(qiu)體(ti)(ti)(ti)(ti)(ti)與(yu)管(guan)道相對角度(du)即可實現介質(zhi)流(liu)向(xiang)(xiang)的(de)切換(huan)。該閥(fa)(fa)主體(ti)(ti)(ti)(ti)(ti)部件通常使(shi)用(yong)鍛造的(de)方法制造，材料(liao)質(zhi)密，綜合(he)(he)機械性能(neng)好(hao)，平安(an)性有保障，徹(che)底(di)解決了高壓(ya)流(liu)體(ti)(ti)(ti)(ti)(ti)連續生產過程(cheng)中的(de)切換(huan)問題。本產品有Y形、L形和(he)T形三種(zhong)結構形式，具有切換(huan)平穩、承(cheng)壓(ya)高、密封(feng)性好(hao)、使(shi)用(yong)時間(jian)長、開(kai)啟過程(cheng)簡(jian)單和(he)力矩小等特點。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 連 接 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 8 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | API 608-2008、MSS SP-118-2007、BS 5351:1986 | ||||
| 承插焊端 | ASME B16.11-2021、BS 5351:1986 | ||||
| 螺紋標準 | ASME B1.20.1-2013、BS 21:1985 | ||||
| 檢驗試驗 | API 598-2016、MSS SP-61-2019、BS 6755-1:1986 | ||||

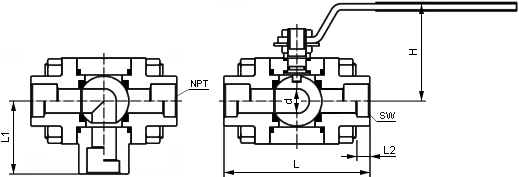

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | |||||
| d | SW | L2 | L1 | L | H | ||
| 800 | ? | 6 | 14.2 | 10 | 65 | 130 | 60 |
| ? | 9 | 17.6 | 10 | 65 | 130 | 60 | |
| ? | 12.5 | 21.8 | 10 | 65 | 130 | 70 | |
| ? | 17 | 27.4 | 13 | 65 | 130 | 75 | |
| 1 | 24 | 34.1 | 13 | 70 | 140 | 85 | |
| 1 ? | 30 | 42.7 | 13 | 83 | 165 | 95 | |
| 1 ? | 37 | 49.0 | 13 | 83 | 165 | 110 | |
| 2 | 49 | 61.0 | 16 | 102 | 203 | 120 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
