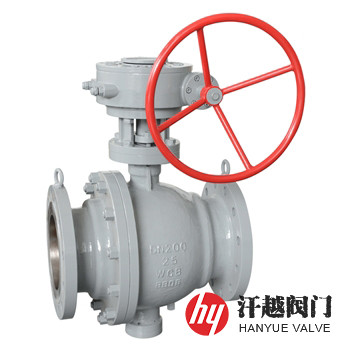

固定球閥的(de)啟(qi)閉件(jian)是一個(ge)安裝在上下閥(fa)桿上的(de)球體(ti),中間(jian)有一條與管道(dao)通(tong)徑(jing)相(xiang)等(deng)通(tong)道(dao),兩側(ce)有兩個(ge)浮(fu)動(dong)的(de)閥(fa)座組(zu)件(jian),它通(tong)過(guo)傳動(dong)裝置讓球旋(xuan)轉(zhuan)90°來(lai)實現(xian)開關功能(neng),其(qi)球形(xing)體(ti)在開啟(qi)和關閉過(guo)程中不偏離球的(de)回轉(zhuan)中心。該閥(fa)可根據(ju)用(yong)戶要求,可有防靜電特(te)性(xing),以(yi)(yi)保證閥(fa)桿和閥(fa)體(ti)間(jian)的(de)導電性(xing),并采用(yong)防火結(jie)構,而DN100以(yi)(yi)上的(de)本產品,還可以(yi)(yi)在閥(fa)座和填(tian)料(liao)處(chu)加(jia)注密(mi)封脂,以(yi)(yi)提高其(qi)密(mi)封性(xing)能(neng)。
固(gu)定球(qiu)閥(fa)(fa)(fa)從開(kai)到關,或者從關到開(kai)球(qiu)體回轉(zhuan)90°角行程(cheng),其工作(zuo)時,閥(fa)(fa)(fa)前(qian)介質力只傳給軸承和(he)閥(fa)(fa)(fa)桿(gan),不(bu)會對閥(fa)(fa)(fa)座(zuo)造成壓(ya)(ya)(ya)力,所以它轉(zhuan)矩小,閥(fa)(fa)(fa)座(zuo)變形(xing)小,密(mi)封(feng)性能穩定,特適用于高(gao)壓(ya)(ya)(ya)和(he)大口(kou)徑(jing)。該(gai)閥(fa)(fa)(fa)的閥(fa)(fa)(fa)座(zuo)具(ju)有(you)相應的浮動(dong)特性,浮動(dong)閥(fa)(fa)(fa)座(zuo)借助閥(fa)(fa)(fa)座(zuo)后彈(dan)簧(huang)的彈(dan)力和(he)流體的壓(ya)(ya)(ya)力壓(ya)(ya)(ya)緊(jin)球(qiu)體,從而實(shi)現密(mi)封(feng)。本產品還具(ju)有(you)防閥(fa)(fa)(fa)桿(gan)吹出機構(gou)(gou),閥(fa)(fa)(fa)座(zuo)雙向(xiang)密(mi)封(feng),中間排泄及(ji)中腔超(chao)壓(ya)(ya)(ya)閥(fa)(fa)(fa)座(zuo)自動(dong)泄壓(ya)(ya)(ya)機構(gou)(gou)。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 上下閥桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 下 端 蓋 | Q235-B | 304 | 304L | 316 | 316L |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥 | ||||
| 結構長度 | GB/T 12221-2005 金屬閥門 結構長度 | ||||
| 法蘭標準 | JB/T 79、GB/T 9124.1、GB/T 9124.2、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
| 檢驗試驗 | GB/T 26480-2011 閥門的檢驗和試驗 | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 25 | 165 | 115 | 85 | 68 | 18-2 | 4-14 |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 190 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 216 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 241 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 283 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 305 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 356 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 394 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 457 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 533 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 300 | 610 | 460 | 410 | 378 | 28-2 | 12-26 | |
| 350 | 686 | 520 | 470 | 428 | 30-2 | 16-26 | |
| 400 | 762 | 580 | 525 | 490 | 32-2 | 16-30 | |
| 450 | 864 | 640 | 585 | 550 | 40-2 | 20-30 | |
| 500 | 914 | 715 | 650 | 610 | 44-2 | 20-33 | |
| 600 | 1067 | 840 | 770 | 725 | 54-2 | 20-36 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接固定球球閥的尺寸,如需其他規格參數,請咨詢汗越閥門技術部! | |||||||
